Линейные опорные фарфоровые изоляторы ОЛФ

Описание

Описание

Опорные линейные изоляторы ОЛФ-10-А2, ОЛФ-10-Б2 - описание

Изоляторы ОЛФ предназначены для крепления проводов, в том числе защищенных изоляцией типа СИП-3 (САХ) на промежуточных, примежуточно-угловых и иных опорах напряжением 6-10 кВ. Крепление к металлоконструкциям опор (траверсам) осуществляется при помощи болтового соединения М20.

Применение данного изолятора по сравнению со штырьевыми изоляторами позволяет:


  • снизить стоимость траверс;
  • снизить затраты на транспортировку траверс;
  • снизить трудоемкость монтажа;
  • повысить надежность изоляционного узла, исключив из конструкции наиболее слабые элементы (штыри, колпачки и т.д.).

Технические характеристики изолятора ОЛФ-10


<table class="iksweb">
<tr>
<th rowspan="2">Тип</th>
<th rowspan="2">Минимальная разрушающая
сила при изгибе,

кН</th>
<th rowspan="2">Длина
пути утечки,

мм</th>
<th colspan="4">Выдерживаемые напряжения, кВ,
не менее</th>
</tr>
<tr>
<td>полного грозового импульса</td>
<td>переменное одноминутное в сухом состоянии</td>
<td>переменное одноминутное под дождем</td>
<td>переменное в загрязненном и увлажненном состоянии при нормированном загрязнении</td>
</tr>
<tr>
<td>ОЛФ-10-А2
ОЛФ-10-Б2</td>
<td>12,5</td>
<td>300</td>
<td>100

</td>
<td>65</td>
<td>40</td>
<td>13</td>
</tr>
</table>


<table class="iksweb">
<tr>
<th>Тип</th>
<th>Нормированная удельная проводимость загрязнения, мксм</th>
<th>Изоляционное расстояние “провод-опора”, мм,
не менее</th>
<th>Масса,

кг</th>
</tr>
<tr>
<td>ОЛФ-10-А2
ОЛФ-10-Б2</td>
<td>10</td>
<td>210</td>
<td>6</td>
</tr>
</table>

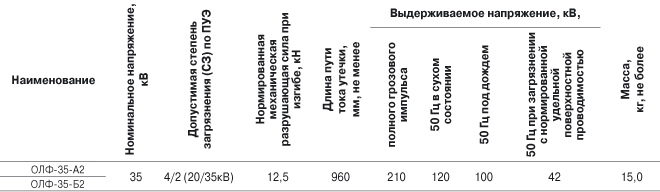

Технические характеристики изолятора ОЛФ-35
