ОПНП 0,22-0,4 кВ

Описание

Ограничители перенапряжения ОПНП - производство и продажа! Всегда в наличии на складах!

Распространенными моделями ограничителей в сфере электропередач являются вариации ОПНп-0,22, ОПНп-0,38 и ОПНп-0,66. Основная задача инструментов – это защита линий электропередач от перенапряжения. Модели подходят для сетей с частотой до 50 Гц, а также оборудования, которое не превышает 660 В.

Особенности и характеристики

Данные варианты ограничителей адаптированы для применения в районах с умеренным климатом либо с низкой температурой.
Подходят для применения в условиях промышленности и на обычном участке.

Свойства ограничителей позволяют использовать их на открытых площадках. Они также подходят для установки
под навесом или другими типом кровли. При этом в помещении, где оборудование монтируют, недолжно быть больших колебаний по сравнению с открытой площадкой. Параметры регламентируются ГОСТом.
Модели обладают специфическими характеристиками, поэтому могут применяться при экстремально низких
и высоких температурах. Ограничители ОПНп-0,22, ОПНп-0,38 и ОПНп-0,66 функционируют
при температуре до -60°С до+45°С. Однако здесь есть ряд ограничений касательно установки приборов. Специалисты рекомендуют монтировать их на высоте, которая не превышает 1000 метров над уровнем море.

Состав и назначение устройства

Модели ограничителей ОПНп-0,22, ОПНп-0,38 и ОПНп-0,66 – это приборы, которые относят к категории опорного исполнения.
Структура моделей содержит:

Оксидно-цинковые варисторы;
Герметизированный корпус – основание изготавливается из специального полимерного материала.

Мы предлагаем вашему вниманию только продукцию, которая прошла все требования ГОСТа и технических условий. Цена зависит от нескольких характеристик, поэтому уточнять этот вопрос следует предварительно перед заказом. Компания предлагает оборудование высокого качества, для которого характерен долгий срок эксплуатации.

Характеристики ограничителей перенапряжений типа ОПНп-0,22 УХЛ1,2, ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,2

<table class="iksweb">
<tbody>
<tr>
<td>
Параметры ограничителей напряжения:
</td>
<td>
ОПНп-0,22
</td>
<td>
ОПНп-0,38
</td>
<td>
ОПНп-0,66
</td>
</tr>
<tr>
<td>
Номинальное напряжение, кВ
</td>
<td>
0,22
</td>
<td>
0,38
</td>
<td>
0,66
</td>
</tr>
<tr>
<td>
Наибольшее длительно допустимое рабочее напряжение, приложенное к ограничителю (Uнд), кВ
</td>
<td>
0,26
</td>
<td>
0,40
</td>
<td>
0,80
</td>
</tr>
<tr>
<td>
Номинальный разрядный ток (импульс тока  длительностью 8/20 мкс), А
</td>
<td colspan="3">
3000
</td>
</tr>
<tr>
<td>
Расчетный ток коммутационных перенапряжений на волне 30/60 мкс, А
</td>
<td colspan="3">
125
</td>
</tr>
<tr>
<td>
Остающееся напряжение при токе грозовых перенапряжений длительностью 8/20 мкс:
   - с амплитудой 250 А - не более, кВ
   - с амплитудой 2500 А - не более, кВ
   - с амплитудой 5000 А - не более, кВ
</td>
<td>

 0,85 0,97 0,99
</td>
<td>

 1,4 1,6 1,7
</td>
<td>

 2,8 3,2 3,4
</td>
</tr>
<tr>
<td>
Остающееся напряжение при расчетном токе коммутационных перенапряжений, кВ, не более
</td>
<td>
0,78
</td>
<td>
1,3
</td>
<td>
2,6
</td>
</tr>
</tbody>
</table>

Пропускная способность ограничителей перенапряжения ОПНп-0,22, ОПНп-0,38, ОПНп-0,66:

20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой 125 А;
20 импульсов тока длительностью 8/20 мкс с амплитудой 3000 А.

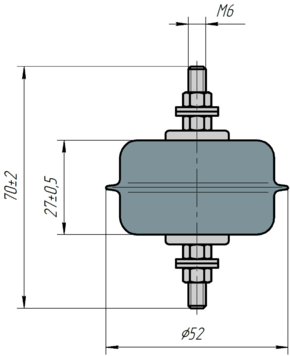

Габаритные размеры ограничителей перенапряжения ОПНп-0,22, ОПНп-0,38 и ОПНп-0,66:
